ネオファミ改造

• 拡張音源対応改善

拡張音源対応改善

ネオファミは基本的にファミコンカセットの拡張音源に対応しているのですが、
回路の不備のため一部のゲームで拡張音源が鳴りません。これを改善します。
この改造によりそれまで拡張音源が鳴らなかったジャストブリードと女神転生IIが鳴るようになることを確認しています。

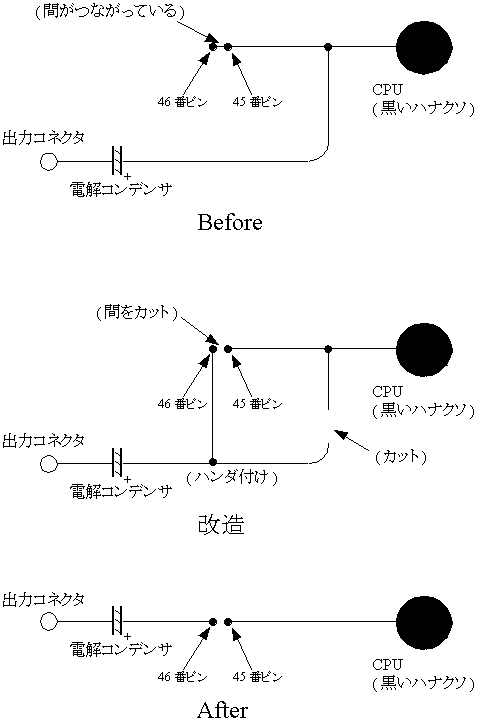

回路図 / 改造概要

改造手順

1. ネオファミの底面のスポンジ足4つをすべてはがし、その奥に見えるネジを外す
2. ボディを開ける(基板が見える)

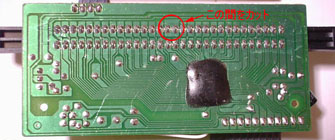

3. 45番ピンと46番ピンの間をパターンカットする。勢い余って外側を通っているラインまでカットしないように注意。

   パターンのカットには超硬チップ付きのけがきペンが楽でいいと互換機スレ2台目937氏に教えていただきました。
   ちなみにそれを知らなかった私はカッターやPカッターを使用しましたが、とりあえず普通のカッターはあまりお薦めできません。
   パターンがカットできているかどうかはテスターを使って両ピン間の導通を確認してください。

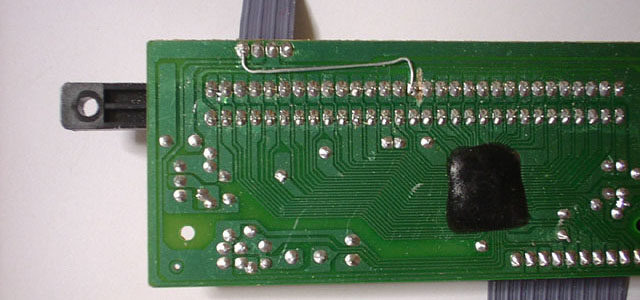

4. パターンカットにより孤立した46番ピンと音声ラインを適当な導線でハンダ付けする。
   音声ライン側のハンダ付け箇所は以下を参照。

5. 基板を本体に止めているネジを全て外し、基板を外して裏返す。

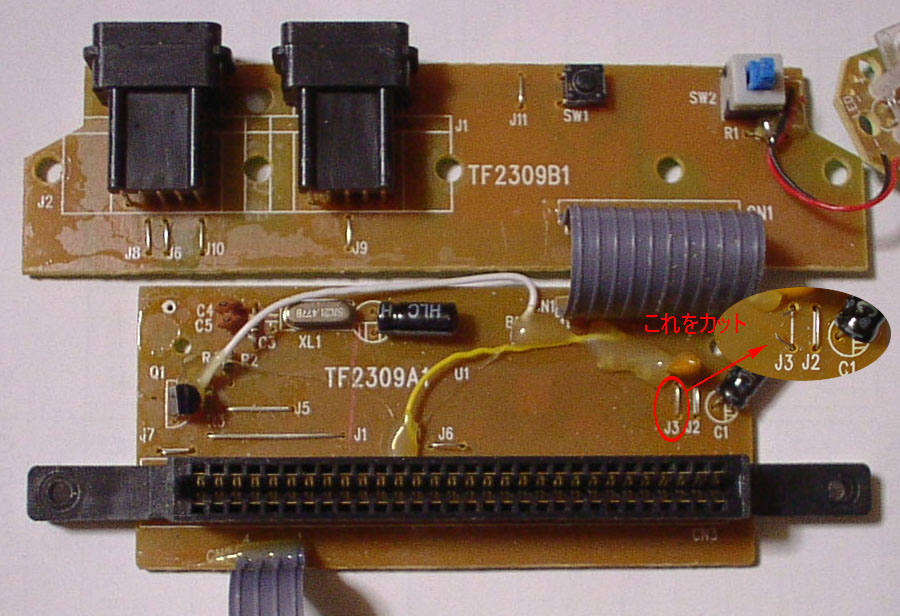

6. 『J3』と書いているジャンパ線をカットする。

7. 組み立てて完了。

効果

• 改造前(20sec, 138KB)
• 改造後(20sec, 138KB)
